Pra-Instalasi :
- Siapkan peralatan yang akan dipakai :
- Obeng (+) dan (–) ukuran standar
- Obeng (-) kecil ukuran 1 mm
- Obeng Ketok ( jika ada)
- Kunci pas atau ring no. 8, 10 dan 12 -14.
- Isolasi
- Tester (berupa bohlam 12V dengan 2 kabel diujung), atau alat tester lain. Ujung yang satu berupa capit buaya sedang ujung yang lain berupa kawat kecil panjang kira-kira 2-3 cm.
- Kabel berkualitas bagus ± 2 meter (jika diperlukan)
- Siapkan DIGITAL EDSY
· Untuk pemasangan DIGITAL EDSY Motorycles, bisa tergantung pada sistem pengkabelan yang ada pada sepeda motor, yaitu sistem CDI DC dan sistem CDI AC. Atau dengan cara pasang umum yaitu bisa untuk sistem CDI DC dan sistemCDI AC.
· Untuk DIGITAL EDSY Automobile hanya ada satu sistem pemasangan.
Cara Pasang DIGITAL EDSY Motor Sistem CDI DC
Sistem CDI DC dipakai pada semua motor yang mempunyai 2 (dua) kabel keluaran dari kunci kontak. Saat ini yang memakai sistem CDI DC adalah antara lain :
- Yamaha :vixion , Jupiter Z, jupiter MX, Vega R baru, Mio, Soul, Nuvo.
- Suzuki : Semua tipe baru.
- Honda : Karisma, Kirana, Supra X125, Vario , Beat , Mega pro.CBR. absolute REVO.
- Kawasaki
Klik pada setiap gambar untuk memperbesar image
Ket : *) = dipakai jika ingin memakai Toa / Sirine
**) = dipasang ke body jika tidak ingin memakai DIGITAL EDSY
Cara Pasang DIGITAL EDSY Motor Sistem CDI AC
Sistem CDI AC dipakai pada semua motor yang mempunyai lebih dari 2 (dua) kabel keluaran dari kunci kontak. Saat ini yang memakai sistem CDI AC adalah antara lain :
: - Honda : Supra lama , Supra fit , Legenda , Grand ,Revo lama.
: Semua tipe motor Honda yang memakai Sistem hendel kopling.
- Yamaha : Vega lama , F 1 ZR , FORCE 1, scorpio.
: Semua tipe motor yang memakai hendel kopling
Ket. : *) : Dihubungkan ke (+) Sirine jika ingin memakai Sirine
**) : Dihubungkan ke body jika tidak ingin memakai DIGITAL EDSY.

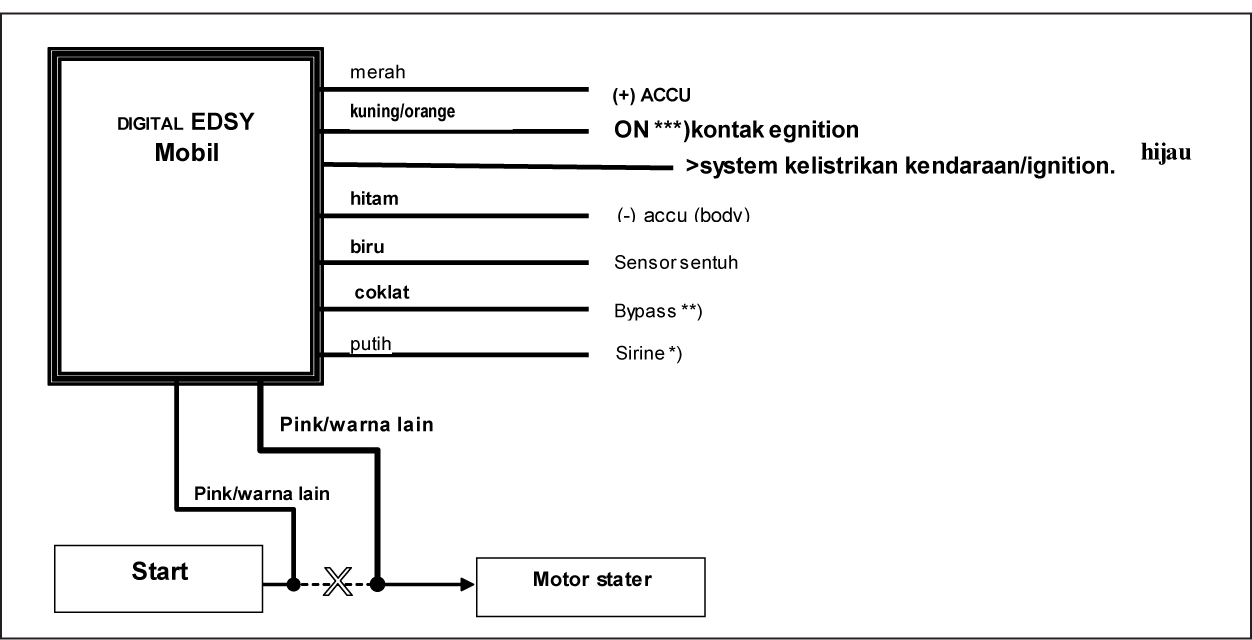

Cara Pasang DIGITAL EDSY Mobil
klik pada tiap gambar untuk memperbesar
1. Kabel kuning : on kontak/ignition kendaraan.
2. Kabel hijau : system kelistrikan/ignition kendaraan.
3. Kabel pink : ada 2 kabel (lihat gambar).
4. Kabel hitam : dihubungkan ke (-)Accu atau body kendaraan.
5. Kabel coklat : dihubungkan dengan body / (-) Accu maka DIGITAL EDSY akan non aktif**)
6. Kabel merah : dihubungkan ke (+) accu, jika ingin memakai sirine
7. Kabel putih : dihubungkan ke (+) sirine, jika ingin memakai sirine
8. Kabel biru : sensor sentuh untuk menon-aktifkan DIGITAL EDSY
Ket. :*) : Pada beberapa kendaraan tertentu, kontak ON akan kehilangan muatan positif (+) ketika kontak diputar ke posisi STARTER. Jika terjadi demikian maka koneksikan kabel warna kuning/orange ke kabel ON lain, yang apabila kunci di kontak diputar ke posisi STARTER kabel tersebut tidak kehilangan muatan positif (+).
Langkah-langkah pemasangan DIGITAL EDSY Motor
Catatan: Untuk menghindari kemungkinan terjadinya hubungan pendek ketika proses pemasangan DIGITAL EDSY, sebaiknya Fuse utama dilepas dan Yakinkan bahwa kunci kontak sudah dalam keadaan OFF.
1. Motor dengan sistem Pengapian CDI
a. Siapkan peralatan yang diperlukan
a. Siapkan peralatan yang diperlukan
b. Buka cover depan motor.
c. Cari 2(dua) kabel keluaran yang menempel di kunci kontak
d. Lepas soket
e. Lepaskan kabel ON dari soket dengan menggunakan pengungkit / obeng kecil
Catatan: Kabel catu daya utama adalah kabel yang selalu bermuatan (+). Kabel ON adalah kabel yang bermuatan (+) hanya ketika kunci kontak diputar ke posisi ON. Pencarian kabel ON bisa dilakukan dengan alat tester.
Catatan: Kabel catu daya utama adalah kabel yang selalu bermuatan (+). Kabel ON adalah kabel yang bermuatan (+) hanya ketika kunci kontak diputar ke posisi ON. Pencarian kabel ON bisa dilakukan dengan alat tester.
f. Setelah kabel on bisa dilepas dari soket, pasangkan lagi soketnya.
g. Sambungkan kabel hijau DIGITAL EDSY yang telah digabung dengan kabel kuning / orange ke kabel ON yang searah dengan kunci kontak. Isolasi dengan kencang
h. Sambungkan kabel hijau DIGITAL EDSY lainnya dengan kabel ON yang ke sistem kelistrikan motor. Isolasi dengan kencang
i. Sambungkan kabel hitam DIGITAL EDSY (-) ke ground.
Jika Sirine tidak dipasang, langsung ke langkah m
Jika Sirine dipasang, lanjutkan langkah dibawah ini.
j. Sambungkan kabel merah DIGITAL EDSY dengan (+) catu daya.
k. Sambungkan kabel putih DIGITAL EDSY dengan kabel (+) sirine
l. Sambungkan kabel (-) sirine dengan ground.
Catatan: Penyambungan antar kabel harus betul-betul bagus dan kuat. KarenaDIGITAL EDSY direncanakan bisa bertahan bertahun-tahun. Penyambungan yang kurang bagus bisa menyebabkan DIGITAL EDSYtidak bekerja secara optimal /sempurna, tapi tidak menyebabkan kerusakanDIGITAL EDSY . Penyambungan kabel hitam DIGITAL EDSY ke ground (-) harus bagus dan kuat,karena ini sangat mempengaruhi kepekaan pada sensor sentuh.
2. Cara pasang umum untuk motor dengan sistem pengapian CDI DC dan CDI AC.
2. Cara pasang umum untuk motor dengan sistem pengapian CDI DC dan CDI AC.
Pada sistem ini , kita melakukan pemutusan koneksi antara koil dengan CDI.
a. Lepaskan cover samping atau cover lain yang menutupi koil.
b. Lepaskan soket antara koil dan CDI.
c. Hubungkan kabel kuning/oranye dengan kontak ON
d. Hubungkan kabel hijau dengan soket dari CDI dan kabel hijau lain ke soketdari koil.
e. Hubungkan kabel hitam dengan Ground
f. Tempatkan kabel biru sebagai sensor sentuh di tempat yang diinginkan.
Jika sirine tidak dipasang maka proses pemasangan sudah selesai.
Jika sirine ingin dipasang kerjakan langkah berikut ini.
g. Hubungkan kabel merah dari DIGITAL EDSY ke (+) accu.
h. Hubungkan kabel putih dari DIGITAL EDSY ke kabel (+) dari sirine.
i. Hubungkan kabel (-) dari sirine ke Ground.
CATATAN KABEL COKLAT : Untuk semua sistem pemasangan DIGITAL EDSY kabelcoklat adalah kabel Bypass, yaitu kabel yang dihubungkan ke Ground jika DIGITAL EDSY mengalami masalah atau pemakai menginginkan DIGITAL EDSY Non Aktif.
